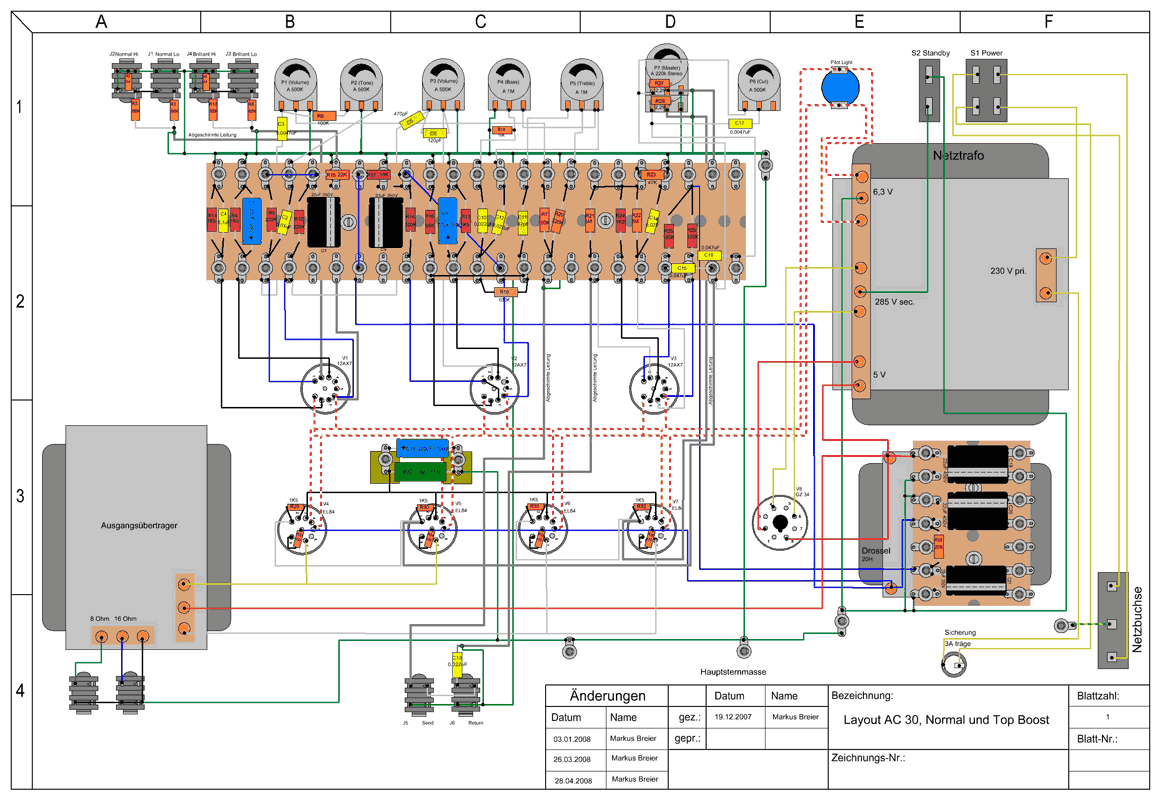

Das Layout wurde mit sPlan erstellt. Mit Klick auf das Bild kann man das Layout im PDF-Format betrachten.
Die rot-weiß gestrichelte Linie deutet an, dass diese Leitunge verdrillt werden. Die Farbcodes der Anschlussdrähte des Ausgangsübertragers entsprechen den Farben meines tatsächlichen AÜs. Die grünen Punkte auf den abgeschirmten dunkelgrauen Leitungen deuten die Masseverbindungen der Schirmung an. diese wird nur an einer Seite mit Masse verbunden. Auf der anderen Seite wird sie mit Schrumpfschlauch isoliert, um einen Kontakt mit dem Innenleiter zu vermeiden
Auch das Layout geht davon aus, dass der Netztrafo eine Mittelanzapfung bei der 6,3V Heizspannung besitzt. Daher sind keine Symetrierwiderstände bei der Heizung verbaut. besitzt der verwendete Netztrafo keine Mittelanzapfung, so muss die Heizung mittels zweier 100 Ohm Widerstände gegen Masse symmetriert werden.
